NE系列板鏈斗式提升機產品概述

板鏈斗式提升機垂直提升雞精

板鏈式斗式提升機是應用廣泛的一種垂直提升設備，它被用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料等。

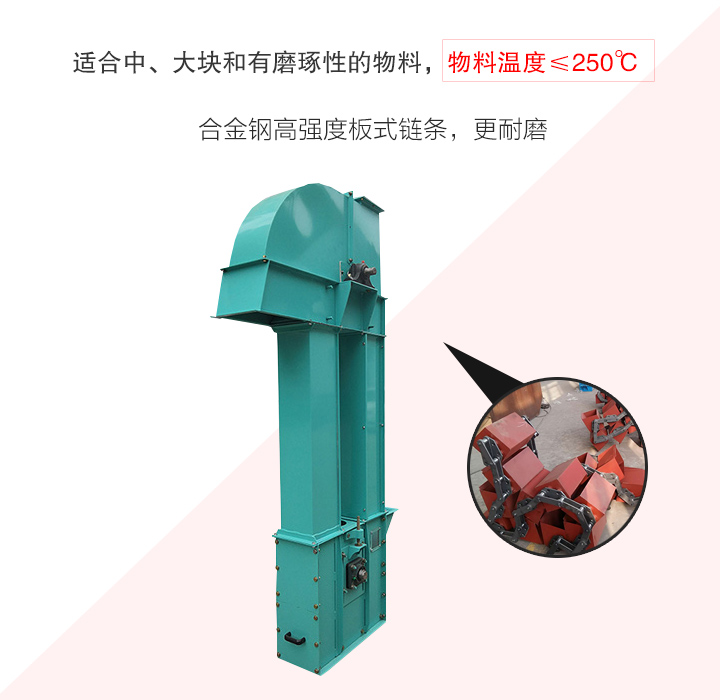

NE板鏈斗式提升機是由國外引進先進技術研制的新產品，主要技術參數符合機械部標準（JB3926-85)。采用自流式裝料，重力式卸料。鏈條是優質合金鋼高強度板式鏈條，耐磨而可靠，驅動部分采用硬齒面減速器。該機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送，物料溫度在250℃以下。

NE板鏈式斗式提升機在各工業國家應用極廣。該系列為流入式喂料,物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。NE系列板鏈式斗式提升機共有11種型號：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板鏈斗式提升機主要特點

1.密封性好，環境污染少。

2.操作、維修方便、易損件少。

3.使用成本低，由于能耗低和維修少，使用成本極低。

4.運行可靠，先進的設計原理，保證整機運行的可靠性。

5.結構剛性好，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h 。

8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物料的垂直提升。

NE系列板鏈斗式提升機主要結構

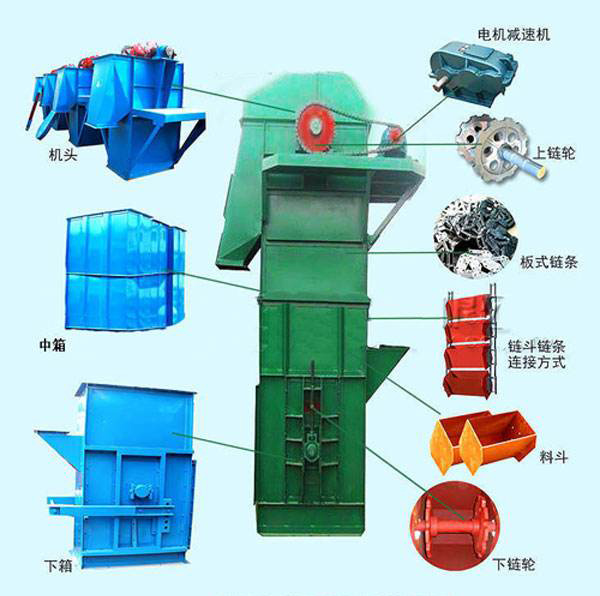

NE系列板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

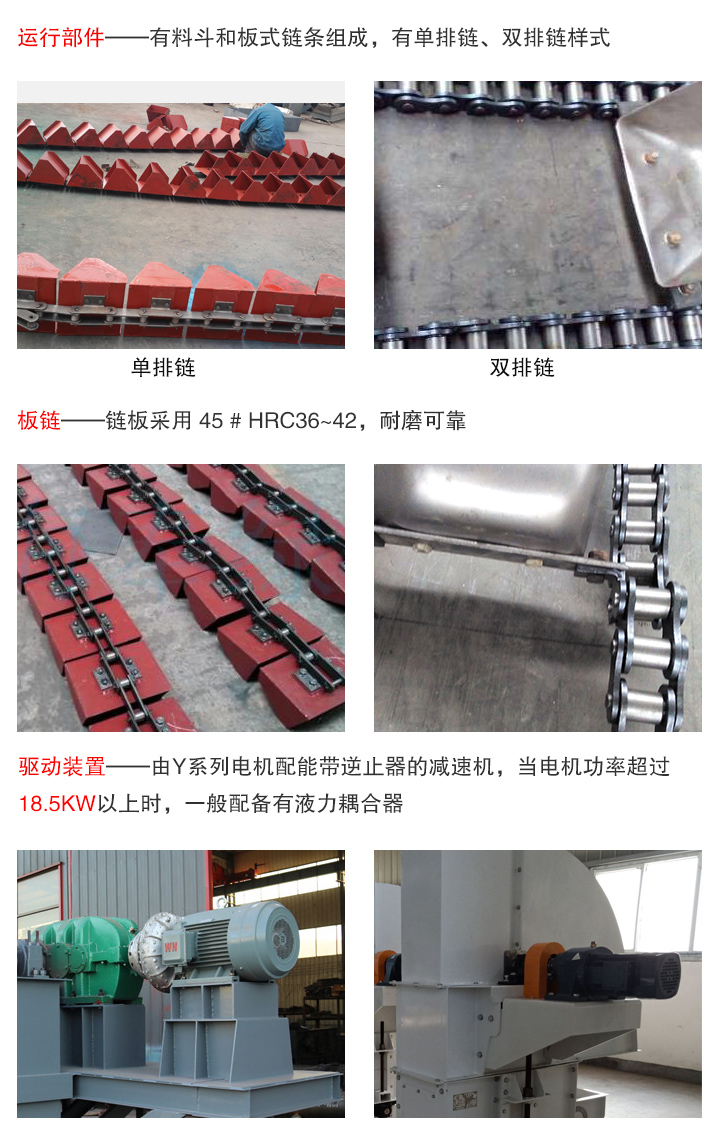

運行部件---由料斗和板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

下部裝置---安裝有自動張緊裝置。

NE系列板鏈斗式提升機主要部件特點

1、上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

2、中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

3、下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

4、上下鏈輪采用 ：ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。

5、板鏈：鏈板采用 45 # HRC36~42 。

a、板鏈斗式提升機采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；b 、采用較低的鏈速度(o．5米/秒)；c、 采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。

NE系列板鏈斗式提升機工作原理

板鏈斗式提升機原理

NE系列板鏈斗式提升機是流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量大；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，因此無功功率損耗少，噪聲低，壽命長。

NE系列板鏈斗式提升機技術參數表

型號	輸送量（m3/h）	顆粒mm	物料松散密度（t/m3）	提升高度m	功率范圍km
NE15	10~15	40	0.6~2.0	35	1.5~4
NE30	18.5~31	55	0.6~2.0	50	1.5~11
NE50	35~60	60	0.6~2.0	45	1.5~18.5
NE100	75~110	70	0.6~2.0	45	5.5~30
NE150	112~165	90	0.6~2.0	45	5.5~45
NE200	170~220	100	0.6~1.8	40	7.5~55
NE300	230~340	125	0.6~1.8	40	11~75
NE400	340~450	130	0.6~1.8	30	18.5~90
NE500	450~550	140	0.6~1.8	30	30~110
NE600	550~660	150	0.6~1.8	30	37~132
NE800	680~830	165	0.6~1.8	30	~160

型號	提升物料顆粒/mm
	允許大顆粒比例/%
	10	25	50	75	100
NE15	65	50	40	30	25
NE30	90	75	58	47	40
NE50	90	75	58	47	40
NE100	130	105	80	65	55
NE150	130	105	80	65	70
NE200	170	135	100	85	70
NE300	170	135	100	85	70
NE400	205	165	125	105	90
NE500	240	190	145	120	100
NE600	240	190	145	120	100
NE800	275	220	165	135	110

型號	輸送量 (m3/s)	斗速	主軸轉速 (r/min)	料斗			運行部件質量/(kg/m)
				容積/L	斗寬/mm	斗距/mm
NE15	15	0.5	15.54	2.5	250	203	27.5
NE30	32		16.45	7.8	300	305	35
NE50	60		16.45	15.7	300	305	64
NE100	110		14.13	35	400	400	89
NE150	170		14.13	52.2	600	400	112.3
NE200	210		10.9	84.6	600	500	134
NE300	320		10.9	127.5	600	500	188
NE400	380		8.3	182.5	700	600	205
NE500	470		7.1	260.9	700	700	223
NE600	600		7.1	330.2	700	700	274
NE800	800		6.2	501.8	800	800	313

NE型板鏈斗式提升機用途

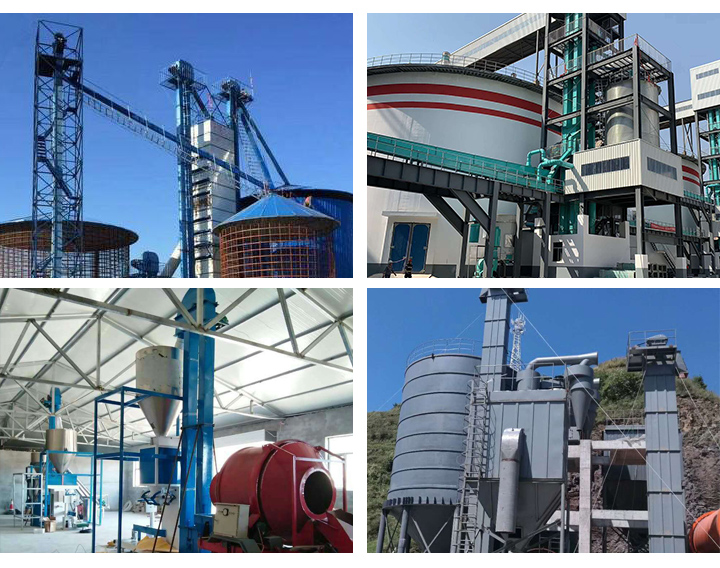

NE型板鏈斗式提升機是應用最廣泛的一種垂直提升設備，該機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送，物料溫度在250℃以下，廣泛應用于建材、電力、冶金、機械、化工、礦山等行業。NE型提升機采用流入式裝載，有效減少物料對料斗的磨損，提升整機的工作性能。

NE板鏈斗式提升機生產廠家

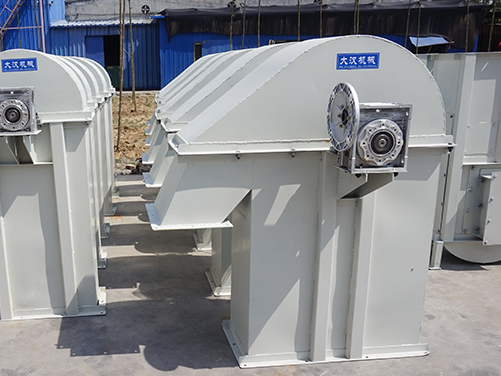

新鄉大漢廠主要生產：環鏈/NE型板鏈斗式提升機、z型斗式提升機及螺旋輸送機、皮帶輸送機等輸送設備，產品型號齊全、質量優良、價格合理，可根據用戶要求、輸送物料、現場情況及成本預算提供選型定制。大漢廠家生產的NE型板鏈斗式提升機技術參數符合機械部標準（JB3926-85），采用自流式裝料，重力式卸料。鏈條是優質合金鋼高強度板式鏈條，耐磨而可靠。大漢鏈條斗式提升機價格便宜，主要是由于我們采用直銷型運營模式，所以設備在價格定位會比其它廠家低。我們還建立了完善的售前，售中，售后服務，設備1年保修，提供終身維護工作，全方位保證您的權益。

板鏈斗式提升機維護時應該注意什么

1、應空負荷開車。所以每次停機前應排盡所有料斗內的物料，然后再停車。

2、不能倒轉。倒轉即可能發生鏈條脫軌現象，排除脫軌故障很麻煩。

3、均勻喂料。禁止突然增大喂料量。喂料量不能超過提升機的輸送能力。否則容易造成底部的物料堆積嚴重時發生“悶車”事故。

4、及時適量補充潤滑油。

5、板鏈斗式提升機鏈條和料斗嚴重磨損或損壞時應及時更換。
